XJ-12 型高壓干式計量箱
XJ-12 型高壓干式計量箱
詳細說明:

功能概述

  本型高壓計量箱為戶外干式結構,適用于額定頻率50Hz,額定電壓10kV及以下的電力系統中作有功、無功電能計量,是老式油浸式產品的理想替代品,電流互感器可做成高精度及多變比結構,為以后系統增容帶來極大方便。

技術參數

  1.準確等級:0.2S、0.2、0.5S、0.5;

  2.額定電壓比:10000/100V、6000/100V;

  3.額定一次電流:5~600A;

  4.額定二次電流:5A或1A;

  5.額定容量:電壓部分:0.2級,20VA;

        電流部分:0.2S、0.2級,10VA;

  6.額定短時熱電流倍數:100Iin/1S;

  7.額定動穩定電流倍數:250Iin。

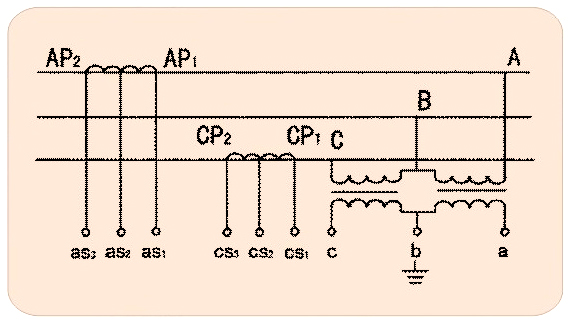

接線圖

22

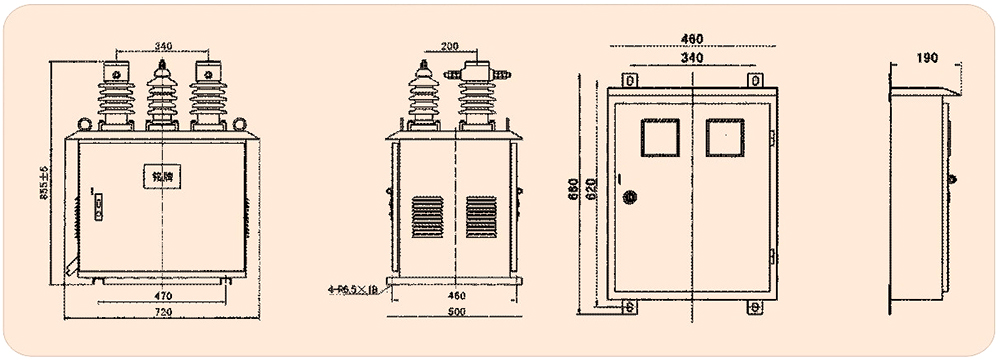

外形及安裝尺寸圖

222
